    Supporti Spider

      /    /  Supporti Spider

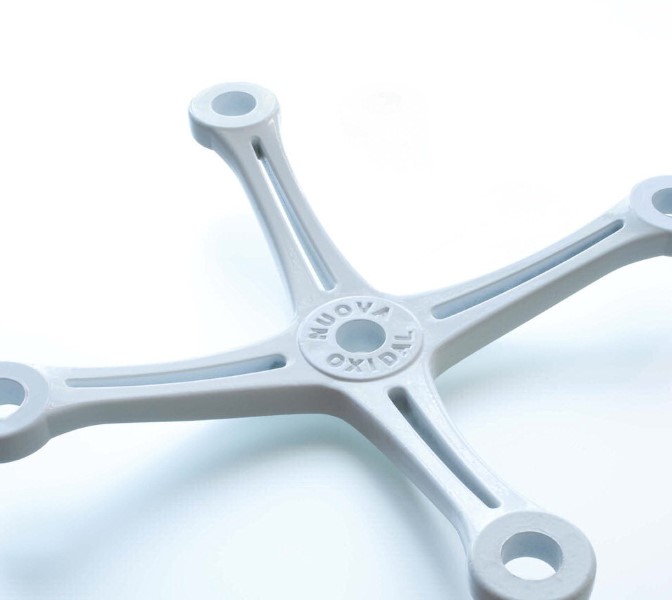

    supporti spider
    Si definiscono supporti gli elementi di connessione tra struttura portante e viti articolate (rotules).

    Versioni disponibili

    • Interasse 150 mm (Astra e Aura)
    • Interasse 220 mm (Vega e Vela)
    • Materiale: Acciaio inox Aisi 316 L
    • Finitura: Elettrolucidato (altre finiture a richiesta)

    Portata per carichi combinati di 200 Kgs. per braccio (800 Kgs. per il supporto a 4 bracci).
    I valori di resistenza a carico sono stati calcolati in fase di progettazione con sistema di calcolo FEM e successivamente garantiti dai test effettuati da istituti riconosciti a livello internazionale (certificati disponibili a richiesta).

    Gli accessori utilizzati per la realizzazione di facciate strutturali a sospensione puntuale sono sottoposti a combinazioni di carico differenti:
     A | Carichi perpendicolari al piano del vetro (spinta del vento o dal carico della neve);
     B | Carichi dati dal peso proprio del vetro che genera una forza di taglio sulle viti articolate (rotules) e quindi una forza parallela al piano del vetro sui supporti;
     C | Tensioni aggiuntive date dalle dilatazioni termiche nel caso in cui il sistema di fissaggio sia eccessivamente vincolato.

    Per questo motivo i supporti presentano forature differenti.
    Lo scopo di forature differenziate sui bracci è quello di sopperire alle variazioni e sollecitazioni subite dal vetro oltre a permettere una maggiore possibilità di regolazione in fase di posa
